Подиум для электронных барабанов

— “Свершилось! наконец-то я купил электронные барабаны!” — подумал я, как понял, что надо бы обезопасить соседей снизу от шума. Ведь когда вы ударяете пусть даже по пластиковым/резиновым/сетчатым элементам ударки, часть энергии через крепления, раму и ножки доходит до пола. Что уж говорить про педали, которые вы вдавливаете в пол. И это у меня ещё просто педаль, без колотушки, которая даёт ещё больше шума.

Что же с этим делать? Надо как-то виброизолировать всю установку, вместе со стулом барабанщика. Для этого сооружается специальный подиум. Самый простой вариант - два листа фанеры с отверстиями под теннисные мячики. Так верхняя часть развязана с нижней. Дёшево, сердито, не факт, что поможет. Вариант покупной — например Mizgear. Крутой сендвич с правильными материалами. Дорого, тяжело и работает. А если придумать что-нибудь попроще? Их есть у меня!

Идея

Не хочу называть свой вариант аналогом платформ Mizgear, но по сути получилось похоже.
Во-первых, основная платформа состоит из двух слоёв фанеры 10мм. Между ними проклеена автомобильная виброизоляция.
Во-вторых, ножки из эластомера. Конечно, Sylomer — это дорого, поэтому ищем что-нибудь более доступное, желательно, чтобы было на маркетплейсах.
И в-третьих - коврик, чтобы ничего не скользило и липучки на педалях работали.

Конструкция

Размеры

Для начала замерим ударку. У меня Alesis Turbo Mesh Kit. Если вынести рабочий ближе к центру (например на подставке), то в ширину я укладываюсь в 1 метр. Без выноса педаль хайхэта сильно выступает и только ради неё придётся делать 1.2 метра. По другой оси мне комфортно в 1.2 метра, это если ножки стула расположить правильно. Может с вашим стулом придётся делать больше.

Итого: 1.2x1.0 метра.

Виброизоляция

В оригинале там эластомер, но на такую площадь можно разориться, хоть и всего 2 мм толщиной. Я взял виброизоляцию для авто. Сначала думал взять что-нибудь Шумофф Jack или Black Jack, но на распродаже попалась упаковка 13 листов Super Jack, так что было решено взять её. И заодно металлический валик для прикатки. На 1.2x1.0м потребуется 12 листов 37x27см.

Ножки

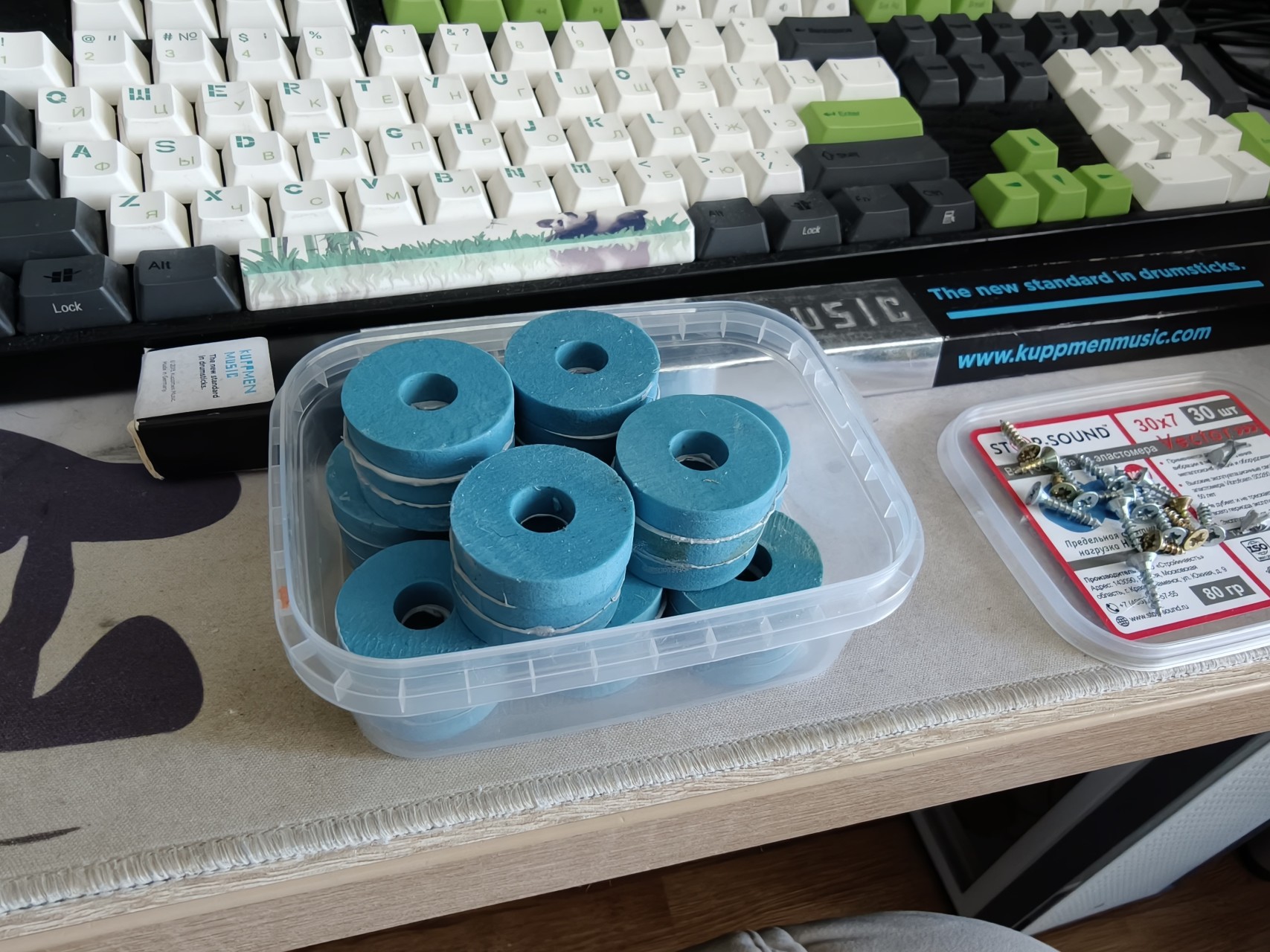

Как уже сказано выше, Sylomer надо заменить чем-нибудь более доступным. И такое нашлось — Vibrafoam. Продаётся в виде шайб для виброизоляции. Я купил упаковку 30 шт. шайб Vibrafoam 260 размером 30x7мм с отверстием М10. Но прежде чем покупать, давайте посчитаем! У Vibrafoam 260 предел статической нагрузки 0.26 Н/см2. Возьмём от этого 75% и получим 0.195 Н/мм2, или 1.988 кг/см2 Площадь шайбы ПИ*15^2-5^2 = 628 мм2 или 6,28 см2 И оптимальная нагрузка на одну шайбу будет 1.988 кг/см2 * 6,28 см2 = 12.49 кг.

Теперь надо узнать, сколько будет весить вся наша конструкция.

• Ударка весит около 13 кг
• Один лист фанеры (плотность 700кг/м3) - 8.4 кг
• Шумка (плотность заявлена 5.5 кг/м2) - 6.6 кг
• Коврик пусть 2 кг
• Стул 5 кг
• Человек 76 кг

Итого 119,4 кг

А значит, ножек нам надо 119,4/12.49 = 9,55 штук. Ну то есть 10. И ножки в 7 мм точно не подойдут. Допустим 3 шайбы, склеенные вместе — 21 мм — уже неплохо, больше запас на деформацию.

Клей

Тут тоже не всё просто. Но в то же время решение простое. Нужен полиуретановый монтажный клей-герметик. Например, я нашёл Tytan Pro PU 40. Купил 3 тюбика по 310 мл.

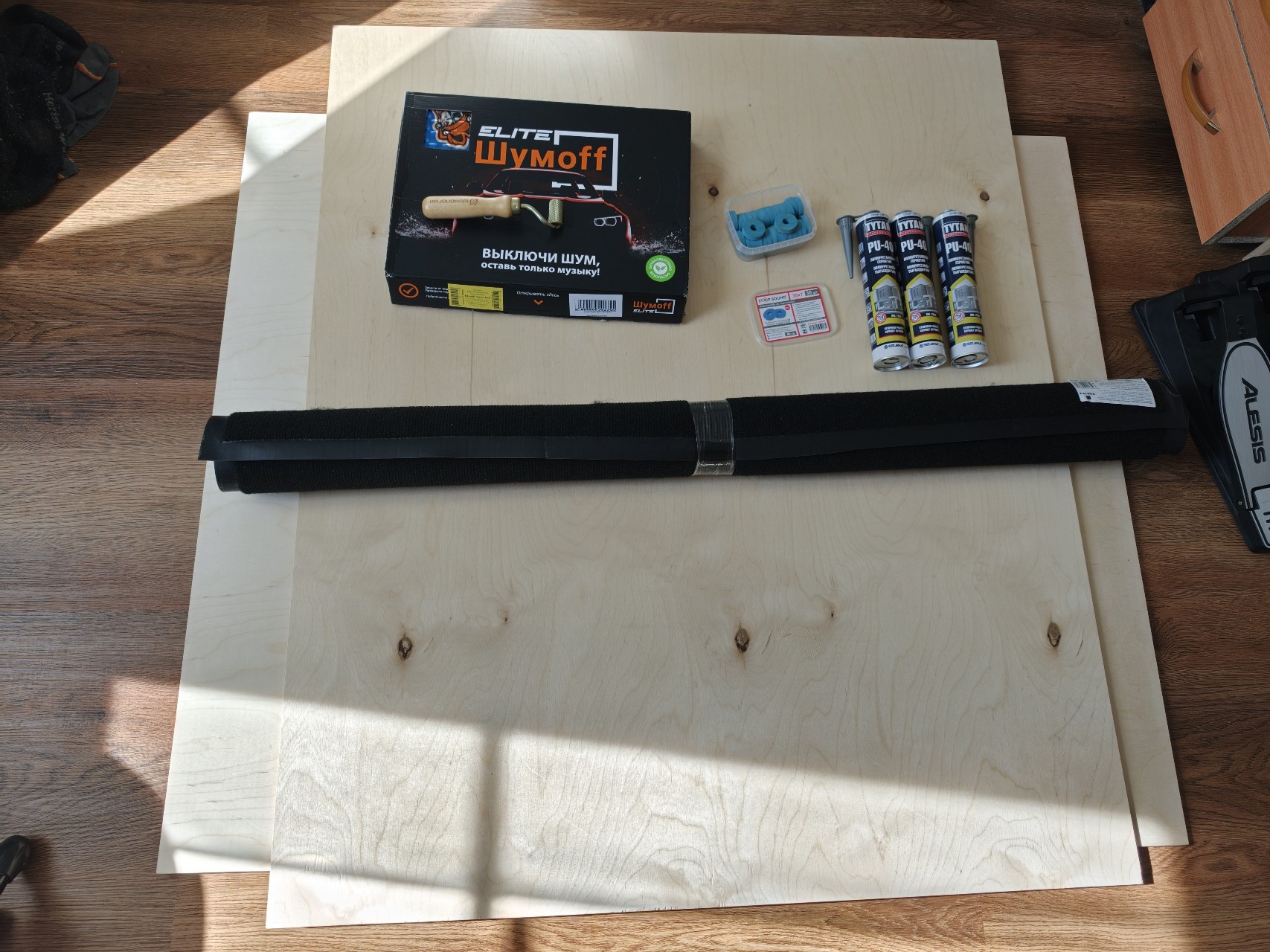

Сборка

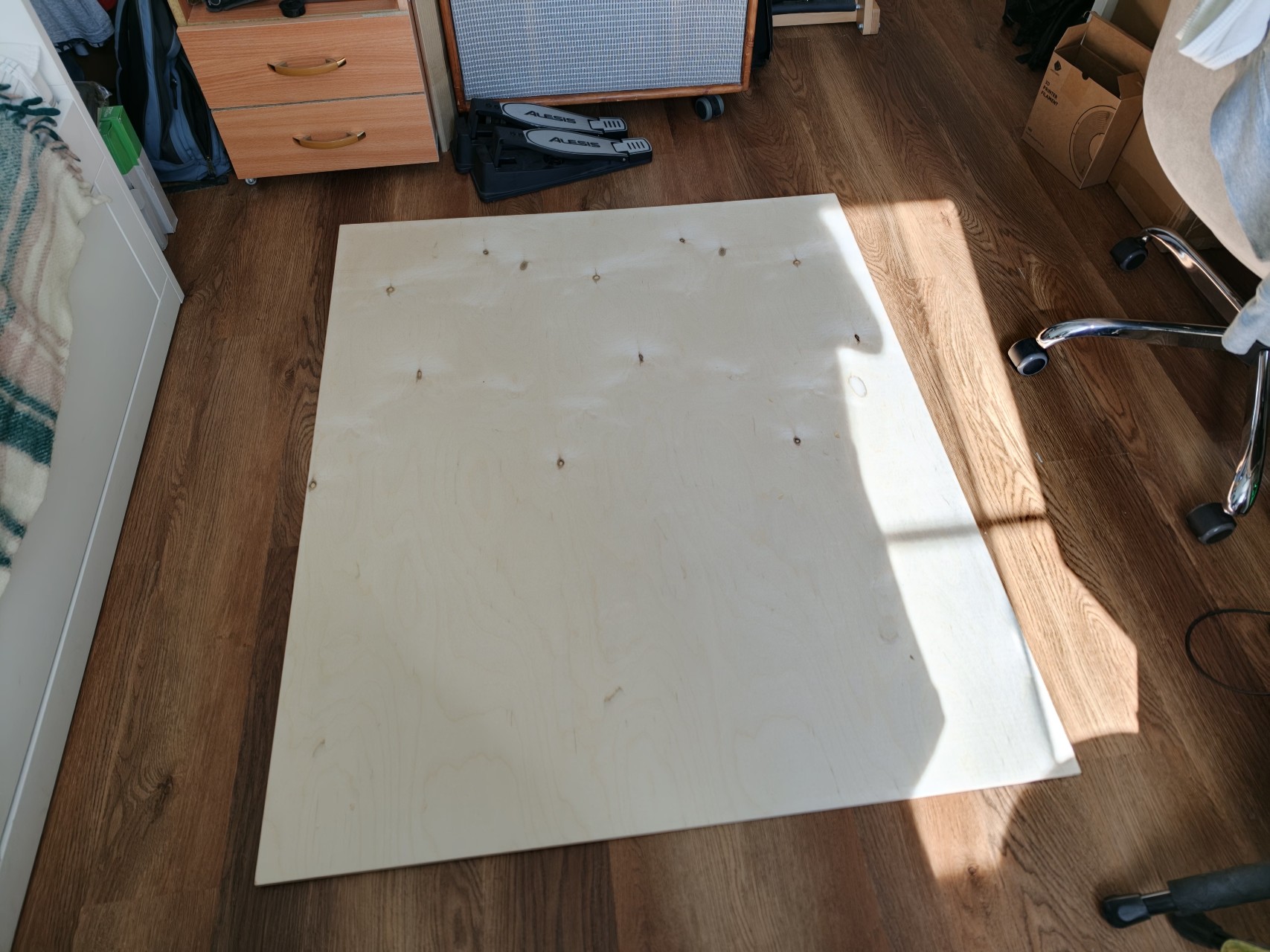

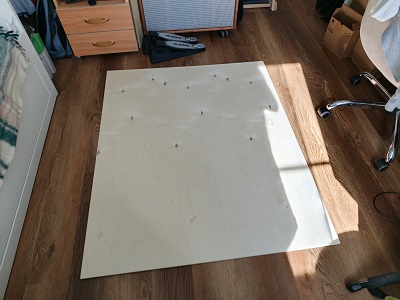

Сперва надо нарезать фанеру в размер. Удобней всего попросить в Леруа (Лемана Про) сделать как надо. Потом шлифануть края от заусенцев. Если фанера нешлифованная, то придётся её всю зашкурить 120 грид. Я брал шлифованную и забил на это.

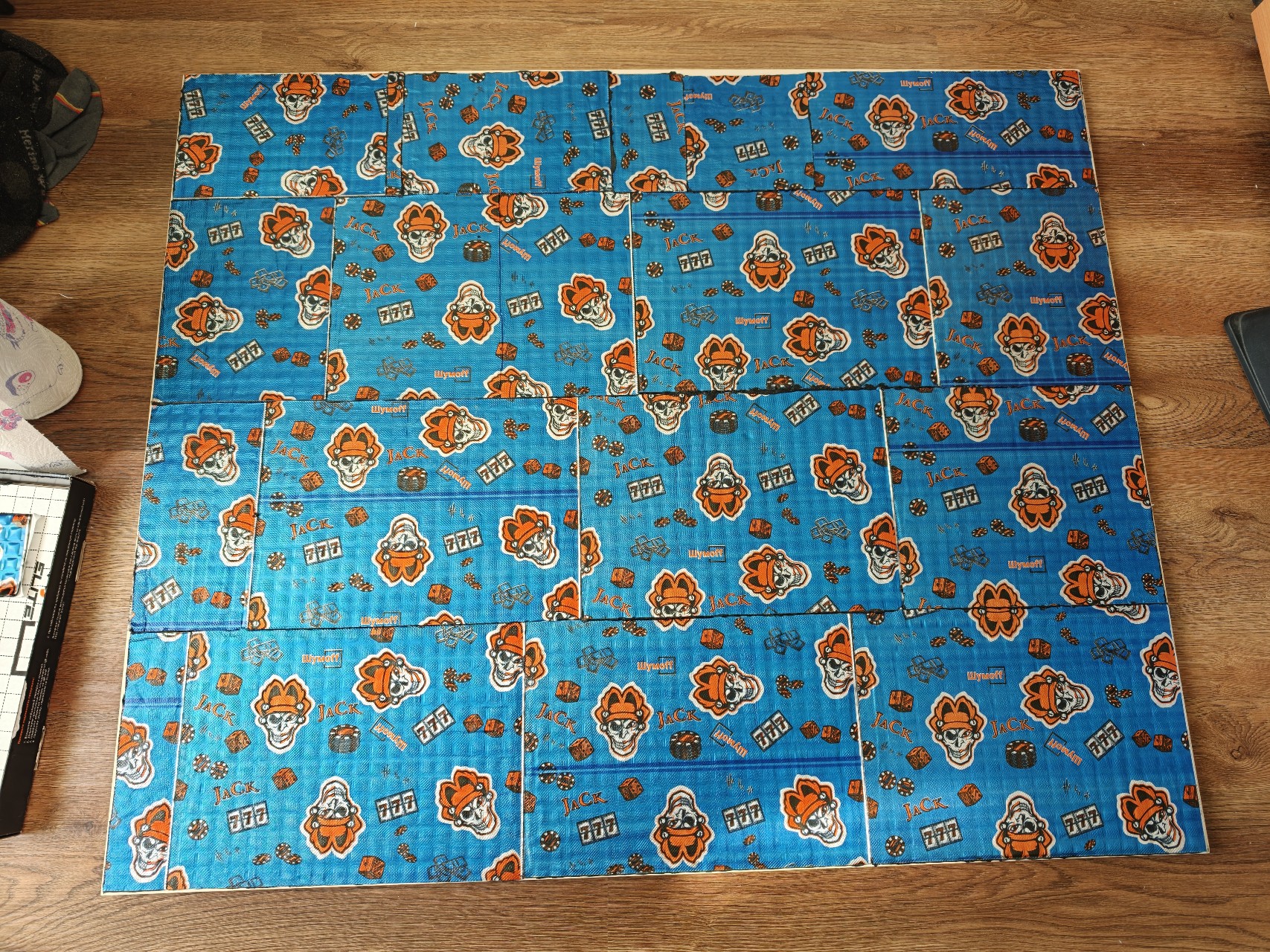

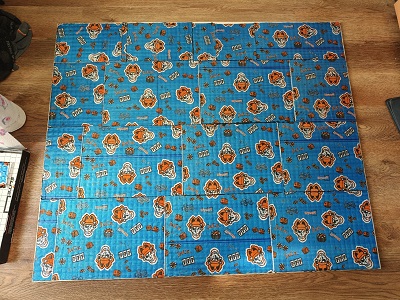

Далее берём виброизоляцию для авто и клеим на нижний лист фанеры с зазором от краёв в несколько мм. Это надо, что при прикатке и потом при нагрузке мастика не вылезла за края и не запачкала всё вокруг. Листы отлично режутся обычными ножницами. Используйте прикаточный валик, чтобы как следует прижать весь лист. Но сперва обезжирить фанеру!

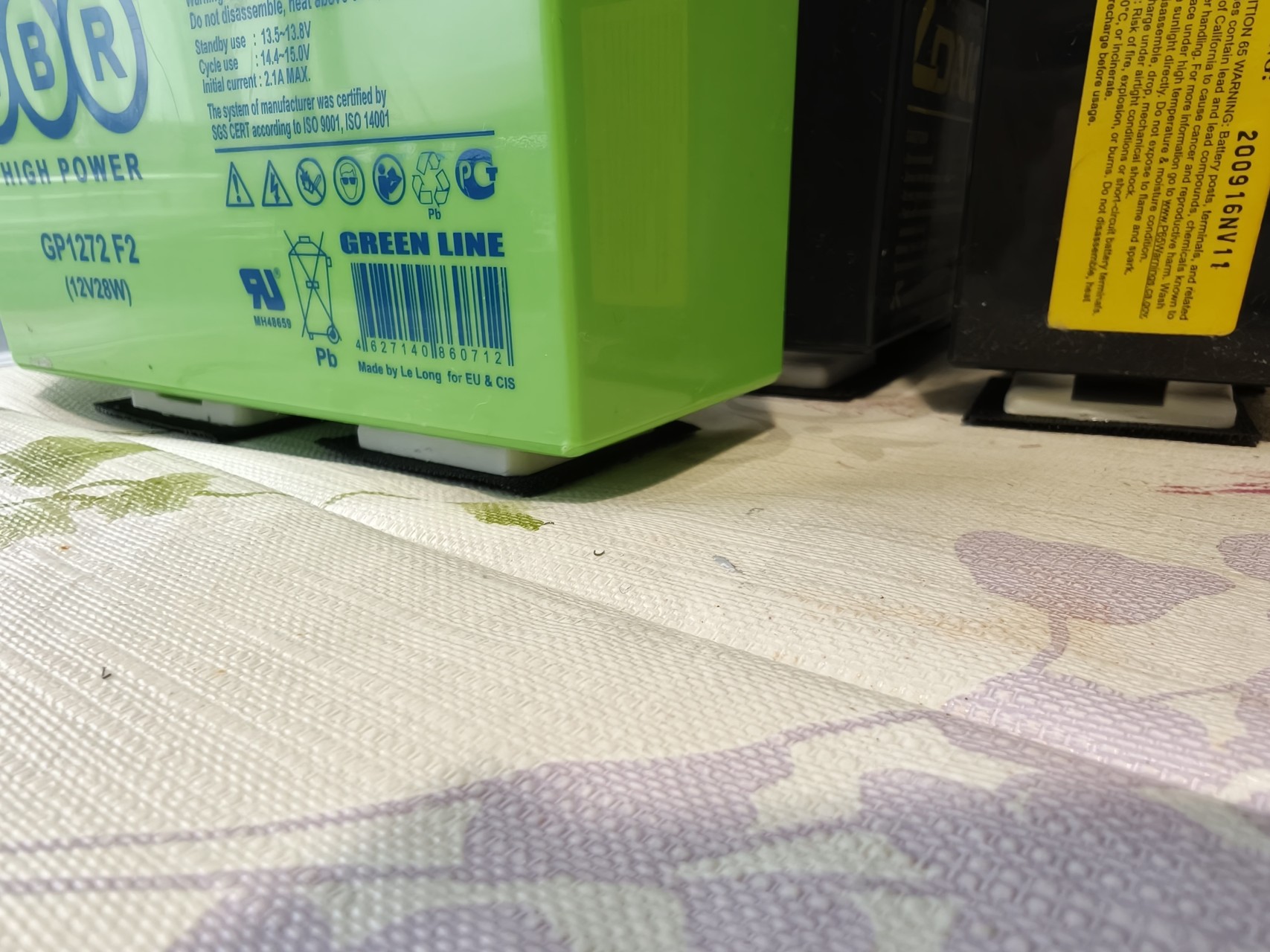

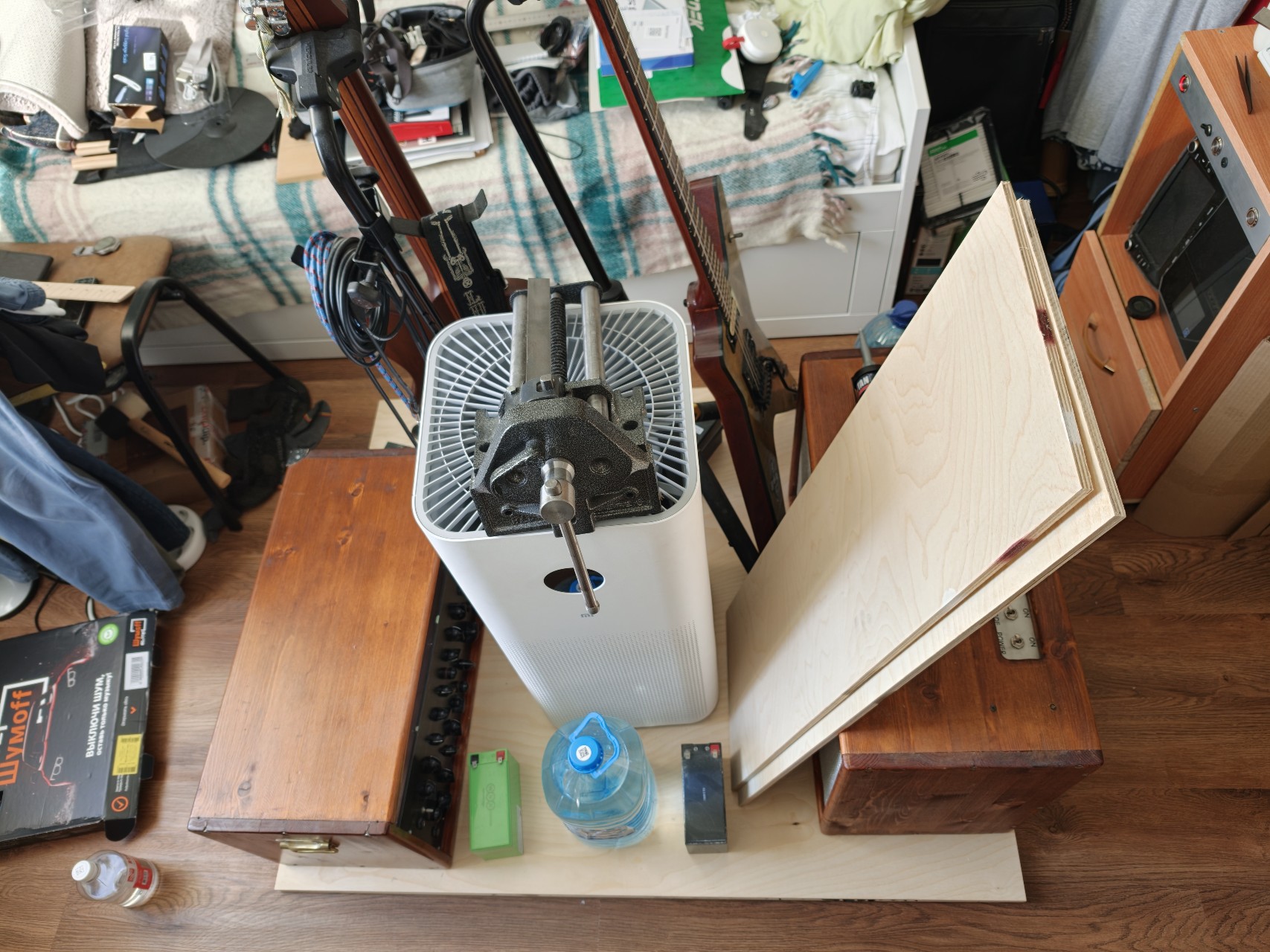

Теперь пришло время клеить верхний лист фанеры. Сперва обезжирим фольгу виброизоляции и фанеру. Вскрываем баллон клея, срезаем колпачок, вставляем в пистолет (не забудьте его купить) и наносим прямо на фольгу виброизоляции через каждые 10-15 см, но не сплошным слоем, а отрезками по тем же 10-15 см. Должна получиться прерывистая сетка. Разрывы делаются для того, чтобы был доступ воздуха до внутренних швов. На всё у вас есть минут 5-10. Потом надо положить верхний лист фанеры и равномерно нагрузить его по всей площади. Убедитесь, что все кручения листов нивелированы грузом, и конструкция лежит на полу ровно - можете просто потоптаться и почувствуете, если где-то прогибается. Всё, ждём 2 дня. Вообще, отверждение идёт 3 мм в 24 часа, но я решил подождать подольше. Чтобы прижать у меня ушло всё что было тяжёлое — и комбик, и усилитель, и гитары, и баклашки 5л, и даже аккумы от бесперебойников.

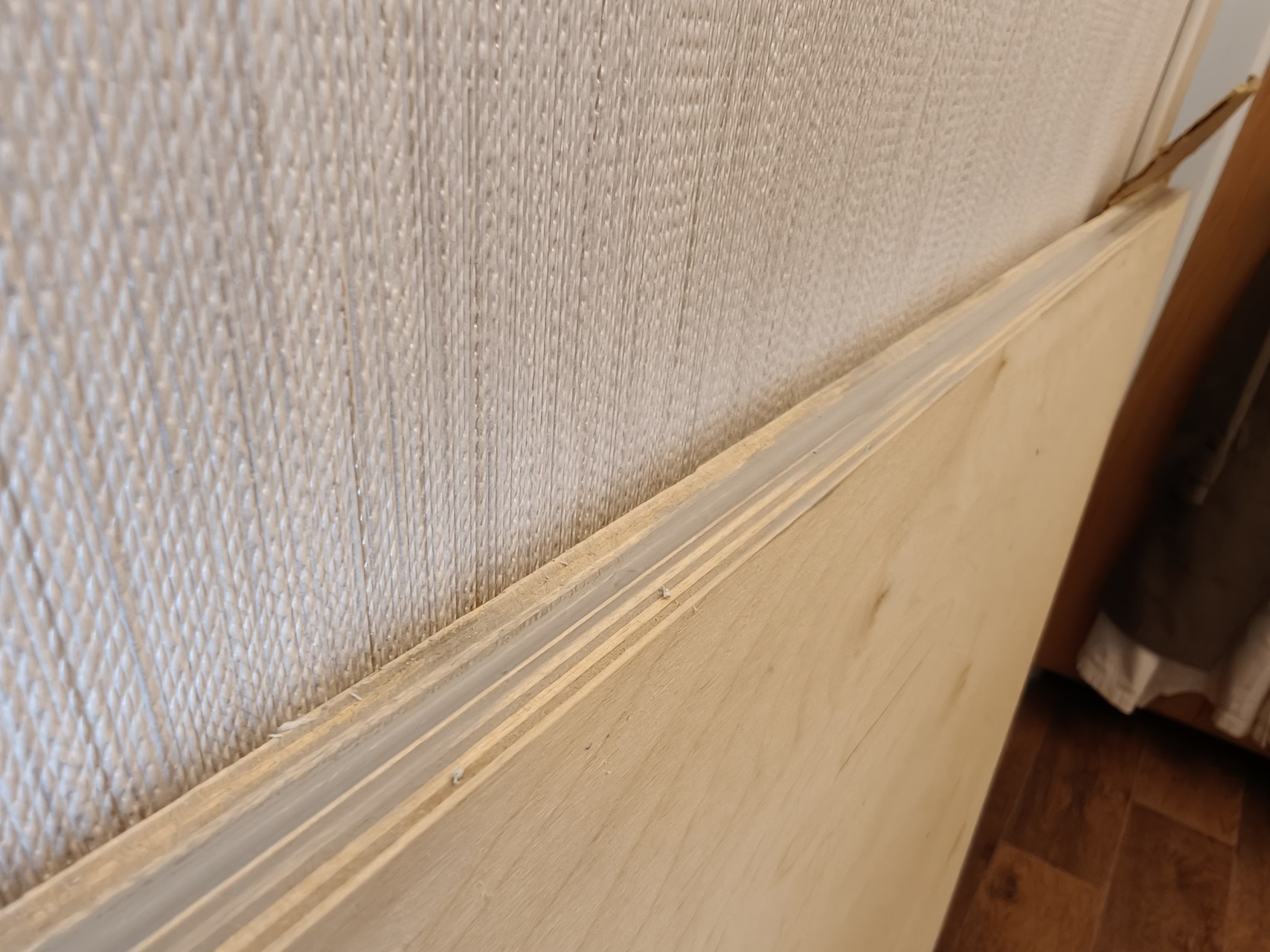

После высыхания осмотрите торцы — у меня мастика всё равно вылезла, пришлось обрезать. Потом я заполнил щели между слоями фанеры тем же герметиком. Просто сплошным швом (по стороне в день). Так мастика не будет дальше выдавливаться, не будет попадать пыль, да и выглядеть будет аккуратней. На данном этапе подиум у меня весил 22 кг, что чуть меньше расчётного. Не забудьте подписать где верх, а где низ.

Поверх этого я положил “коврик влаговпитывающий ребристый TRIP” из Леруа. Закрепил строительным степлером, подрезал края, завернул края и закрепил края всё тем же строительным степлером. Важно, чтобы скобы не пробивали фанеру насквозь. И чтобы завёрнутый край был строго до шва или короче. Это надо, чтобы не создавать мостик передачи вибраций, который мы так усердно изолировали виброизоляцией.

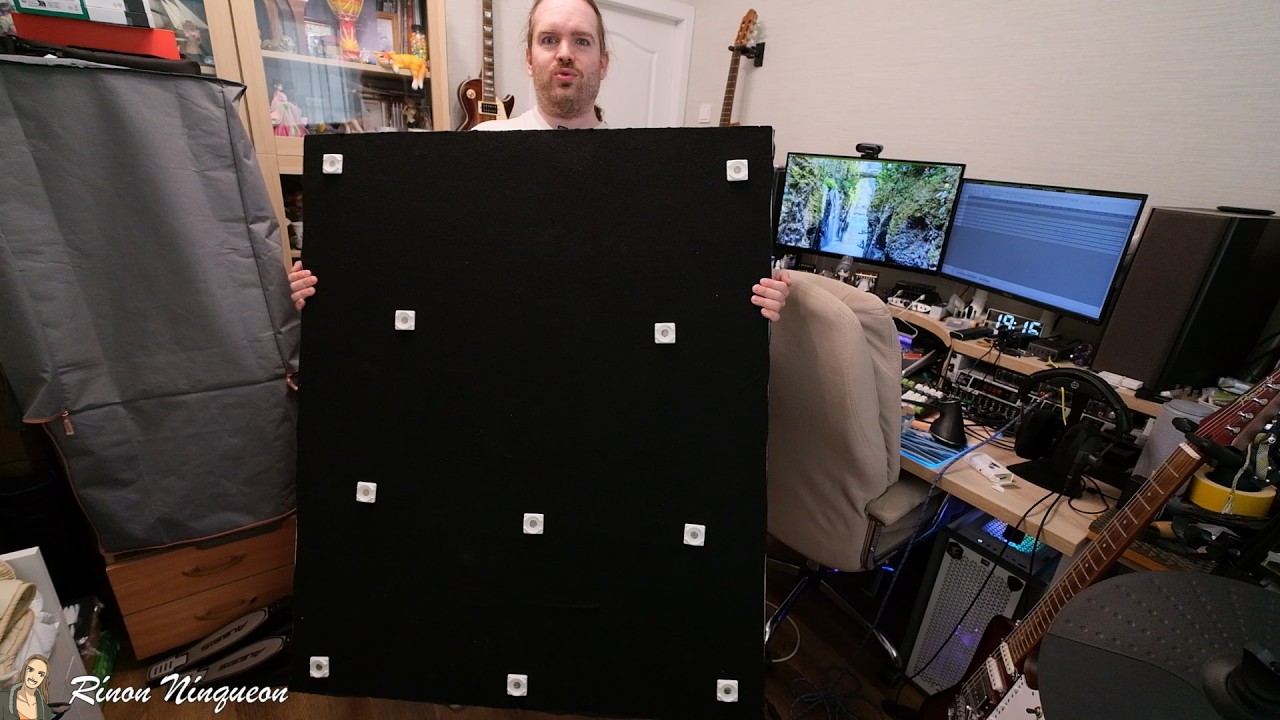

На нижний слой я приклеил автомобильный самоклеющийся карпет. На всякий случай закрепил его строительным степлером.

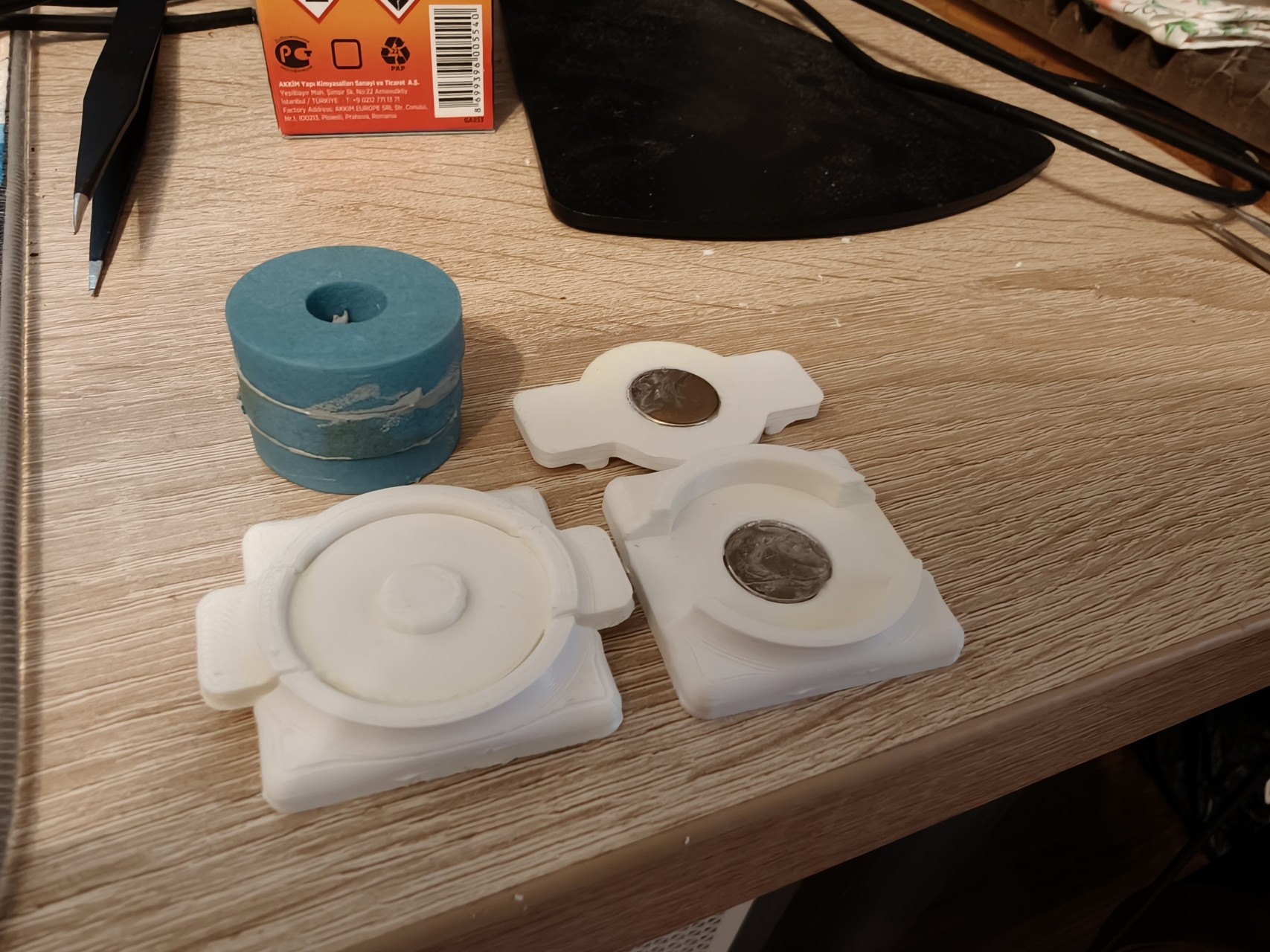

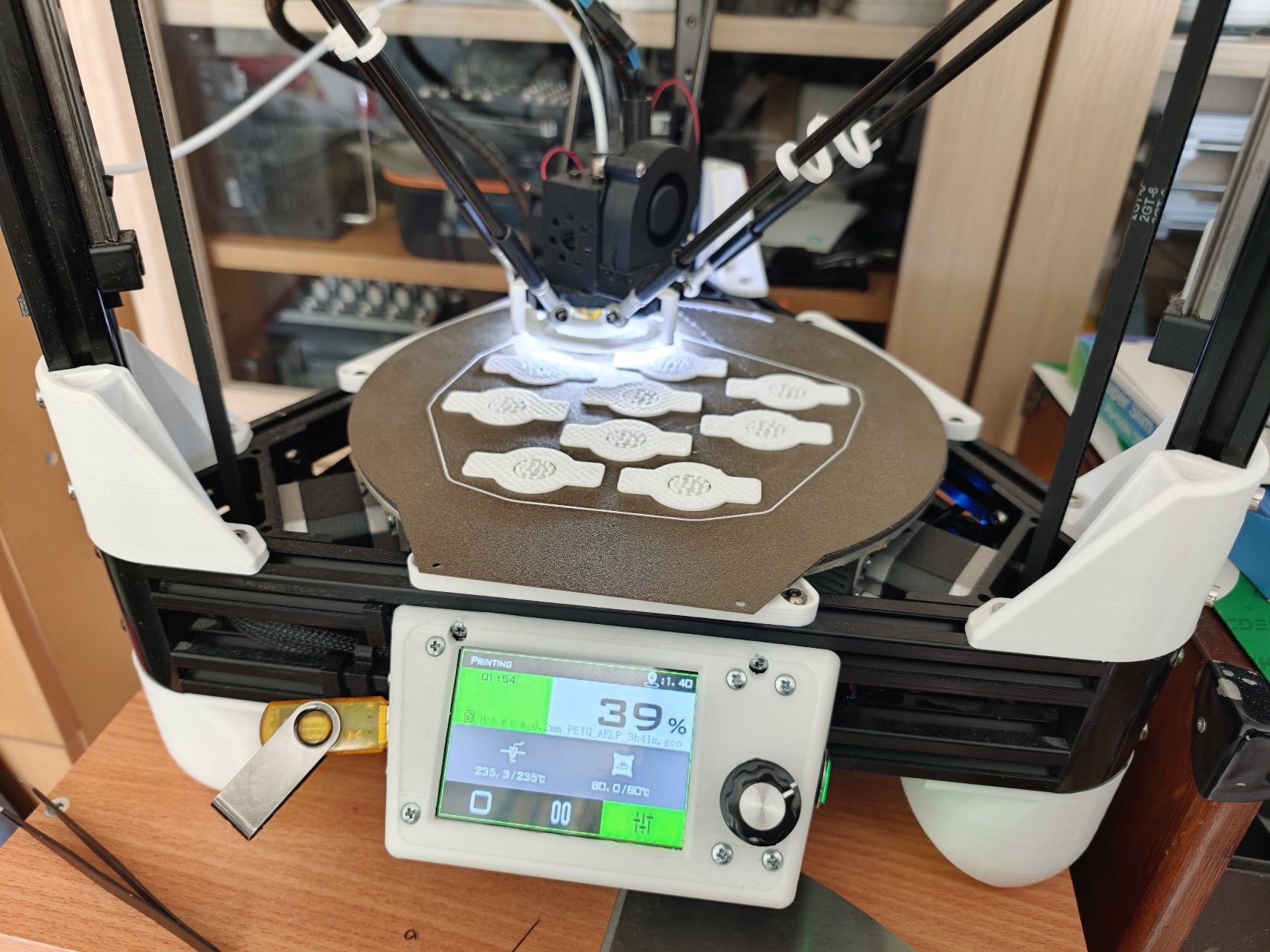

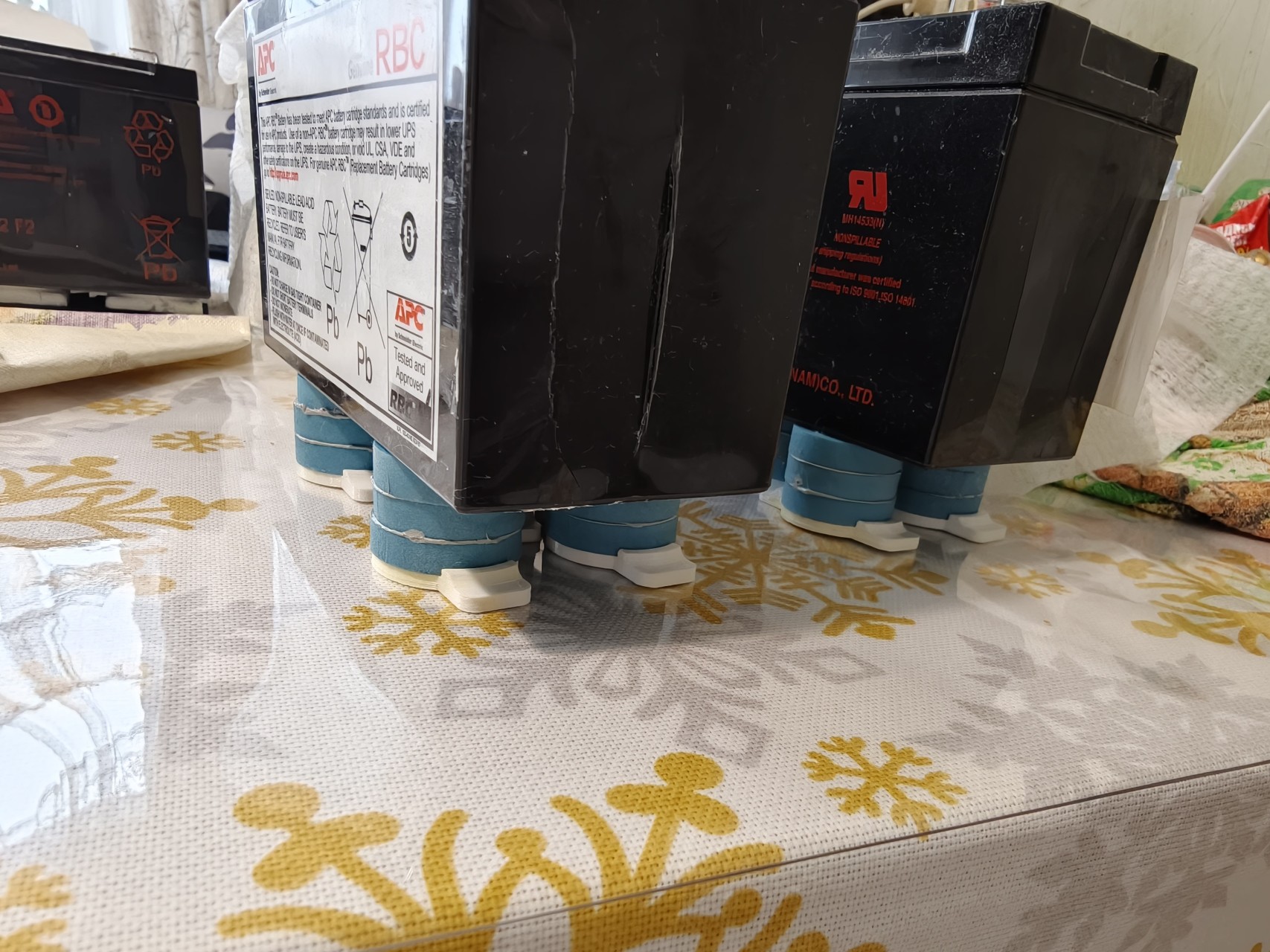

Ножки, как я и говорил, клеим из трёх виброшайб. Чтобы было проще их убирать сделал две модели и распечатал на 3D принтере. Одна приклеивается на ножку, вторая на липучке держится на автомобильном карпете. В каждой детали есть магнит 15x2мм.
Зачем так сложно? Во-первых, ножку можно быстро снять-поставить, при этом сам подиум максимально плоский и можно засунуть за дверь/шкаф/балкон. Во-вторых, липучки позволяют легко менять конфигурацию ножек. Но если будет вся ножка на липучке, то довольно быстро или крючки забьются, или ворс оторвётся.

Впечатления

Процитирую себя же.

Подиум немного дышит, как будто чуть плывёт. Но не батут. Так, немного неожиданно, когда первый раз наступаешь. Когда играешь, весь подиум резонирует (наверно верхний слой фанеры), не только от педалей, но и от любых барабанов, и без разницы сетка или пластик. Но самое интересное, это когда я приложил ухо к полу и попросил поиграть - тишина!

Замеры

Для замеров использовал пьезо-диск в виде пьезо-звукоснимателя для акустической гитары. Приклеил его на пол, рядом с педалью бочки и ножкой ударки.
Записал так: сыграл по очереди на каждом барабане/тарелке/педали несколько раз, а потом поиграл просто партии. Потом положил подиум и записал то же самое с подиумом.

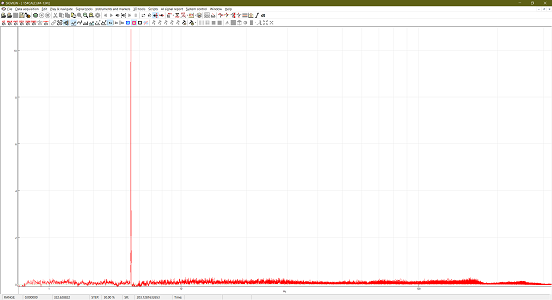

Анализировал данные в SigView. Для этого в аудио выбрал пустой кусок, который обозначил фоновым шумом, а в основном сигнале повырезал паузы. Построил спектр сигнала без подиума, с подиумом и фона. Вычел фон из двух других и получил готовый график спектра.

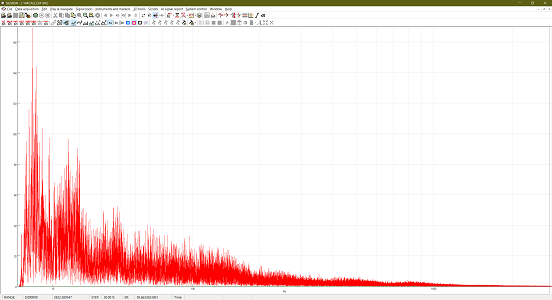

Без подиума:

С подиумом:

Пик на 50Гц сразу можно выкидывать, это уже звуковуха на максимальном усилении тянет немного фонящий провод пьезы.
По уровню основного сигнала у нас затухание в несколько десятков раз.
Решил попробовать скормить эти аудио в ChatGPT, вот что он увидел:

Запись Пиковая амплитуда RMS
Take 2 (пол) ≈26676 ≈1088
Take 3 (подиум) ≈559 ≈34

Если сравнивать пики, уменьшение примерно в 48 раз, что соответствует примерно 33–34 дБ.

По RMS получается ещё больше:

1088 → 34
примерно в 32 раза
около 30 дБ снижения средней энергии.

Для структурного шума это очень серьёзный результат.

По спектру:
Я усреднил спектральную плотность мощности по нескольким диапазонам.

Диапазон Пол Подиум Разница
20–50 Гц 37.2 дБ 9.9 дБ −27 дБ
50–100 Гц 33.7 дБ 2.2 дБ −31 дБ
100–250 Гц 30.1 дБ −0.5 дБ −30 дБ
250–500 Гц 20.6 дБ −10.8 дБ −31 дБ
500–1000 Гц 14.1 дБ −12.6 дБ −27 дБ

Видеоверсия

<iframe width=”560” height=”315” src=”https://www.youtube-nocookie.com/embed/JlyYzyP_Vco” frameborder=”0” allow=”accelerometer; encrypted-media; gyroscope; picture-in-picture; allowfullscreen></iframe>

Материалы

Вот материалы, которые я закупал, со ссылками. Цена ориентировочная на около момент покупки.
Сразу указываю сколько мне понадобилось для подиума 1.2x1.0м.

Материал	Наименование	Понадобится	Цена
Фанера	1525x1525 мм	1.2x1.0м 2 листа	1134р/шт
Виброизоляция	Шумофф Super Jack 27x37 мм	12 листов	3576р / 13 листов
Клей	Tytan Professional PU 40 серый 310 мл	1 тюбик	480р
Коврик	Коврик влаговпитывающий 120х150см ребристый TRIP VORTEX, черный	1.2x1.0м 1 шт	2000р
Карпет	Карконг карпет черный 140х100см самоклеющийся	1.2x1.0м 1 шт	721р
Липучка	Липучка для одежды, пришивная, липучка, 100 мм, 1 метр	100x50мм 1 шт	462р
Виброшайбы	Vector М10, эластомер Vibrafoam 260 d.30мм х 7мм	30 шт	1431р / 30шт
Фетр	Протектор для мебели D30мм самоклеящиеся	10шт	244р / 18шт
Магниты	Магнит диск 15х2 мм -30 шт	20шт	571р / 30шт

Итого 11291р без учёта пластика и липучки - они у меня были.

Ссылки:

• Архив со всеми подсчётами, замерами и семплами
